SCHRITT 1: WOWMAKER gemäß „Hauben abheben“ aufbauen und die Stromversorgung sicherstellen.
Es erscheint „NO VIDEO“ auf dem Display.
SCHRITT 1: WOWMAKER gemäß „Hauben abheben“ aufbauen und die Stromversorgung sicherstellen.
Es erscheint „NO VIDEO“ auf dem Display.

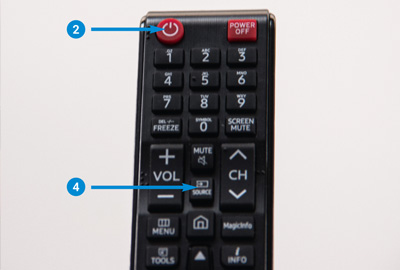

SCHRITT 2: S-Box mit der Fernbedienung einschalten.
SCHRITT 3: Videosignal an der S-Box verbinden.
SCHRITT 4: Signal-Source mittels Fernbedienung auswählen.
STEP 1: Set up the WOWMAKER in accordance with ‚Taking off housing‘ and ensure that it is connected to a power supply.
‚NO VIDEO‘ will appear on the display.
STEP 2: Turn on the S-Box withe the remote control.
STEP 3: Connect the video signal to the S-Box.
STEP 4: Select the signal source with the remote control.

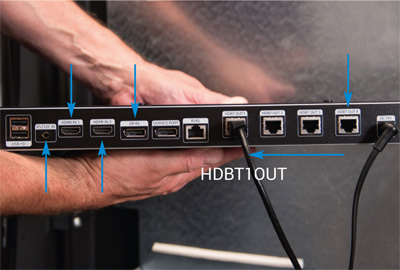

ACHTUNG: Die Verbindung des Displays mit der S-Box muss über den HDBT1OUT-Anschluss der S-Box gewährleistet sein.
ATTENTION: The display must be connected to the S-Box via the HDBT1OUT connection of the S-Box.
Die S-Box hat mehrere Anschlussmöglichkeiten: 2x USB, 1x RS232C, 2x HDMI, 1x DP, 1x RJ45. Mit der Fernbedienung wird der WOWMAKER wie ein handelsübliches TV-Gerät bedient. Die Taste „SOURCE“ dient der Steuerung des Eingangssignals.
Darüber hinaus besteht ein optischer Akustikausgang.
Die S-Box ist entnehmbar und kann abgesetzt vom WOWMAKER betrieben werden. Dazu die Halterung nach oben schieben und die S-Box entnehmen.
The S-Box has several connection options: 2x USB, 1x RS232C, 2x HDMI, 1x DP, 1x RJ45. You can operate the WOWMAKER with a remote control like a standard TV set. The ‚SOURCE‘ button is used to control the input signal.
In addition, there is an optical acoustic output.
The S-Box is detachable and can be operated separately from the WOWMAKER. To do so, slide the mounting upwards and remove the S-Box.
.
