Planung | Planning

Eigenschaften und technische Daten
TypenbezeichnungWOWMAKER M 130
BeschreibungMobiles 130 Zoll LED FullHD Komplettsystem mit Lifter und Flightcase
DisplaytechnikSamsung, Serie IF 1.5
Gehäuse, Lifter, Flightcasecaleg Schrank und Gehäusebau GmbH
Displaygröße2.895mm x 1.635mm
Displaydiagonale3.300mm (130 Zoll)
Aktiver Displaybereich2.880mm x 1.620mm
Einstellbare Displayunterkante (Lifter)Von 100mm bis 1.380mm
Grundfläche (Gerätefuß)1750mm x 820mm
Stellfläche3.020mm x 1.000mm
Lichte Höhe (Lifter)Von 1.735mm bis 2.985mm
Auflösung1.920px x 1.080px
Pixelabstand1,5mm
Helligkeit800cd/m² (nit); Dynamic Peaking 1.600cd/m² (nit)
Einblickwinkel160° horizontal und 160° vertikal
BildverarbeitungsoptionenHDR, Dynamic Peaking
Framerate50/60Hz
S-Box (UHD Prozessor)Kann werksseitig mit HDbaseT abgesetzt betrieben werden
Eingangssignal2 x USB, 1 x RS232C, 2 x HDMI, 1 x DP, 1 x RJ45
AusgangssignalDP, HDBT, Digital Audio Out (Optical)
Eingangsspannung230V/50Hz
EnergieverbrauchMax.: 3,6KW; Mittelwert: 1,2KW
LeitungsabsicherungEine Leitung 16A oder zwei Leitungen 10A (siehe Seite 8)
Gesamtgewicht (mit Flightcase)750kg (Bodenlast: 600kg/m²)

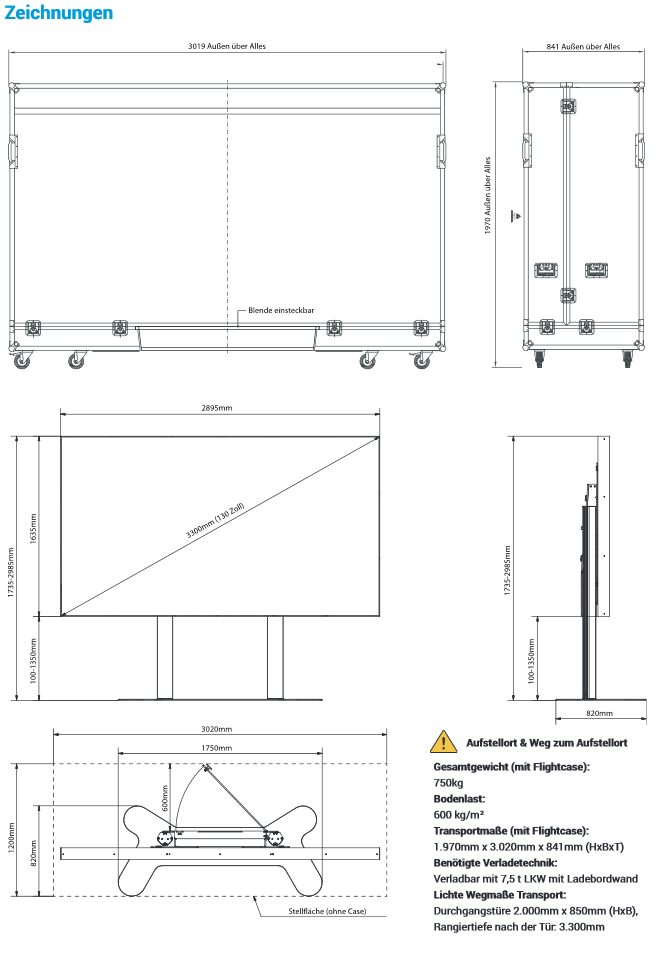

Transportmaße (mit Flightcase)1.970mm x 3.020mm x 841mm (HxBxT)
Benötigte Personen zum Aufbau/Transport2 Personen
Benötigte VerladetechnikVerladbar mit 7,5t LKW mit Ladebordwand
Lichte Wegmaße TransportDurchgangstüre 2.000mm x 850mm (HxB), Rangiertiefe nach der Tür: 3.300mm
Features and Specifications
Model nameWOWMAKER M 130
DescriptionComplete mobile 130 Zoll LED FullHD system with lifter and flightcase
Display technologySamsung, IF 1.5 series
Cover, Lifter, Flightcasecaleg Schrank und Gehäusebau GmbH
Display size2895mm x 1.635mm
Display diagonal3300mm (130")
Active display area2880mm x 1620mm
Adjustable lower display edge (Lifter)From 100mm to 1350mm
Base area (foot plate)1750mm x 820mm
Required floor space3020mm x 1000mm
Clearance height (Lifter)From 1735mm to 2985mm
Resolution1920px x 1080px
Pixel pitch1.5mm
Max. brightness800cd/m² (nit); Dynamic peaking 1.600cd/m² (nit)
Viewing angle160° horizontal and 160° vertical
Image quality optionsHDR, dynamic peaking
Video rate50/60Hz
S-Box (UHD processor)Can be operated with HDbaseT
Input options2 x USB, 1 x RS232C, 2 x HDMI, 1 x DP, 1 x RJ45
Output optionsDP, HDBT, Digital Audio Out (Optical)
Voltage input230V/50Hz
Power consumptionMax.: 3.6KW; Average value: 1.2KW
Line fuseOne 16A line or two 10A lines (see Page 8)
Total weight (with Flightcase)750kg (floor load: 600kg/m²)
Transport dimensions (with Flightcase)1970mm x 3020mm x 841mm (HxWxD)
Number of people required for assembly/transport2 people
Required loading equipmentLoadable with 7.5t truck with tail lift
Clear dimensions for transportDoor opening size 2000mm x 850mm (HxW), maneuvering clearance after door: 3300mm
SERVICEKONTAKTE
SAMSUNG S-Box, LED Display
Software
Phone (D) 0800 58 95 347, Mail dssc@samsung.com
Hardware und ReparaturenPhone +49 3591 27 220, Mail samsung-led@letmerepair.com
Studiolifter und Flightcasecaleg Schrank und Gehäusebau GmbH
Phone +49 6893 89 470, Mail your@wowmaker.de
